DOORHAN SECTIONAL-750 / FAST-750 / 1000 / 1200

DOORHAN

DOORHAN

 Применение: приводы Sectional-750 и Fast-750 устанавливаются на гаражные секционные ворота высотой до 2800 мм и площадью до 10 м²; привод Sectional-1000 — на ворота высотой до 3400 мм и площадью до 13 м²; привод Sectional-1200 — на ворота высотой до 3800 мм и площадью до 16 м².

Преимущества: оцинкованный мотор не подвержен коррозии; встроенный датчик числа оборотов обеспечивает точную остановку полотна в крайних положениях.

Монтаж: привод устанавливается на направляющую, которая крепится к потолку; в конструкции направляющей предусмотрен узел натяжения цепи со встроенной пружиной, которая предотвращает провисание цепи во время эксплуатации.

Дизайн: корпус из ударопрочного пластика серого цвета; встроенная лампа накаливания; кнопки программирования и цифровой дисплей закрыты декоративной панелью.

                                                                                                          Базовая комплектация
SE-750KIT FA-750KIT SE-1000KIT SE-1200KIT
Привод 1 шт. 1 шт. 1 шт. 1 шт.
Направляющая 1 шт. (SK-3600) 1 шт. (SK-3600) 1 шт. (SK-4200) 1 шт. (SK-4600)
Встроенный приемник 1 шт. 1 шт. 1 шт. 1 шт.
Кнопка управления 1 шт. (Command433) 1 шт. (Command433) 1 шт. (Command433) 1 шт. (Command433)

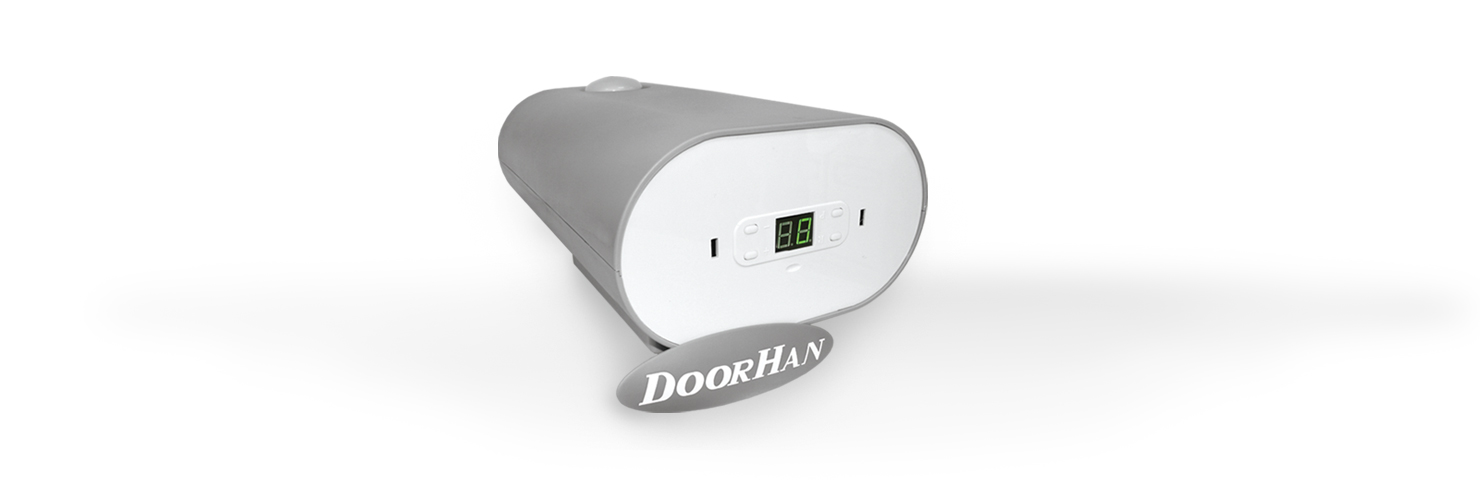

  1. 1. Корпус привода
  2. 2. Лампа подсветки
  3. 3. Дисплей
  4. 4. Кнопки программирования
  5. 5. Декоративная крышка



  • Корпус привода выполнен из ударопрочного ABS-пластика с высокими электроизоляционными свойствами. Толщина пластика и большое количество ребер жесткости позволяют исключить деформацию и возможный выход из строя привода из-за случайного силового воздействия. Цветной пластик корпуса позволяет электроприводу сохранять эстетичный внешний вид на протяжении всего периода эксплуатации.
  • Корпус мотора оцинкован, благодаря чему не подвержен коррозии.
  • Износостойкая конструкция шлицевого вала обеспечивает максимально надежное соединение со звездочкой цепной передачи. Запас прочности данного соединения рассчитан на весь срок службы электропривода.
  • В корпусе предусмотрено отверстие под кабелеввод, которое позволяет без труда, не нарушая целостность корпуса привода, подключить дополнительные аксессуары (фотоэлементы, ключ-кнопку и т. д.).
  • Особое внимание при разработке корпуса было уделено удобству и простоте подключения привода. Чтобы получить доступ к плате управления электроприводом Sectional, нет необходимости использовать специальный инструмент — достаточно просто открыть переднюю крышку корпуса.
  • На плате реализован специальный алгоритм, который во время открывания/закрывания ворот способен распознать препятствие в проеме и дать команду на их остановку и движение в обратную сторону.
  • Технические характеристики
    Модель привода SE-750
    		FA-750
    		SE-1000
    		SE-1200
    Напряжение питания, В/Гц
    220/50
    Максимальная потребляемая мощность, Вт
    200
    		 300
    Тяговое усилие, Н
    750
    		 1000 1200
    Скорость ворот, м/сек 0,1 0,1-0,18 0,1
    Класс защиты
    IP20
    Интенсивность, %
    50
    Диапазон температур, °С
    от -20 до+55
    Максимальная высота ворот, мм
    2800
    		 3400 3800
    Длина направляющей, мм
    3600
    		 — 4600
    Частота радиоканала, Мгц
    433
    Передача
    цепная
    Двигатель, В
    шаговый 24
